用途
該產品一般用于沉淀池底部外側壁，用以排除池底沉淀的泥沙和污物。
執行標準
設計制造：企標
連接法蘭：GB/T17241.6
結構長度：企標
試驗檢驗：GB/T13927
特點
1、角式閥體，占有空間小，安裝方便。
2、膜片驅動，可以用壓力水做動力源，也可用壓縮空氣做動力源，閥門控制簡單，操作方便。
3、閥門開關迅速，排泥快，排污效果好。
4、閥瓣可靠池水重力關閉和密封，密封性好。
主要性能參數和材料
|
型號 |
公稱壓力PN |
適用溫度 ℃ |
適用介質 |
池水深度m |
主要零件材料 |
|||
|
閥體、閥蓋 |
閥桿 |
閥瓣 |
膜片 |
|||||
|
KFJn6(7)44X -6/10Q |
6~10 |
0~80 |
水、污水、泥漿。 |
≤15 |
球墨鑄鐵 |
不銹鋼 |
球墨鑄鐵/不銹鋼 |
尼龍強化橡膠 |
主要尺寸
|
型號 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
KFJn6(7)44X -6/10Q |
H |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
|
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |

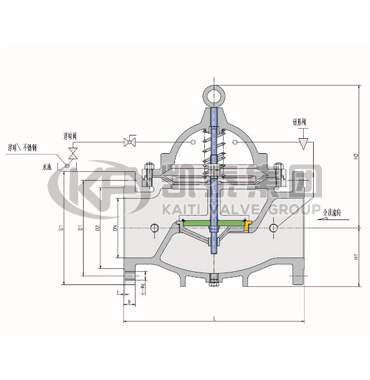

排泥閥結構圖
提示： KFJn6(7)44X 排泥閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的其它閥門產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
