用途
該產品可安裝在液體管道最高點或有閉氣的地方，用來排除管內的氣體，使管道運轉正常，減少阻力節約能源。該產品還能及時進氣，確保管道安全。
執行標準
設計制造：CJ/T217
連接法蘭：GB/T17241.6
檢驗與試驗：CJ/T217
特點
1、本排氣閥由大排氣閥和小排氣閥組成。
2、大排氣閥可迅速大量地排氣或吸氣，效率高。小排氣閥可消除集聚在大閥腔中的空氣，提高閥門可靠性。
3、設有大浮球托架，可避免水沖擊浮球，引起閥門誤關閉。
4、浮球設有導向桿，浮球運動不受水流干擾，使關閉更可靠。
主要性能參數和材料
|
型號 |
公稱壓力PN |
適用溫度℃ |
適用介質 |
主要零件材料 |
|||
|
閥體、閥蓋 |
浮球 |
小排氣閥 |
密封座 |
||||
|
KFPF41X-16Q |
16 |
0~80 |
水 |
球墨鑄鐵 |
不銹鋼 |
組合件 |
橡膠 |
|
KFPF42X-16Q |
|||||||
主要連接尺寸
|
型號 |
尺寸 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
|
KFPF41X-16Q KFPF42X-16Q |
D |
125 |
160 |
220 |
285 |
340 |
405 |
460 |
580 |
|
H |
320 |
365 |
398 |
444.5 |
546 |
685 |
790 |
935 |
|
|
L |
162 |
198 |
280 |
356 |
446 |
500 |
605 |
740 |

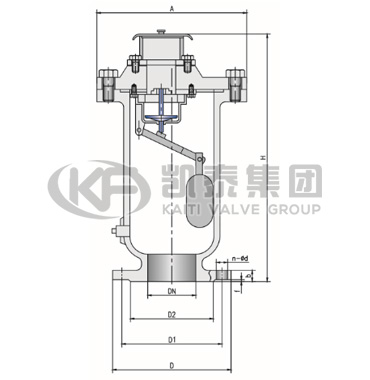

復合式排氣閥結構圖
提示： KFPF41X-16Q 復合式排氣閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的其它閥門產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
